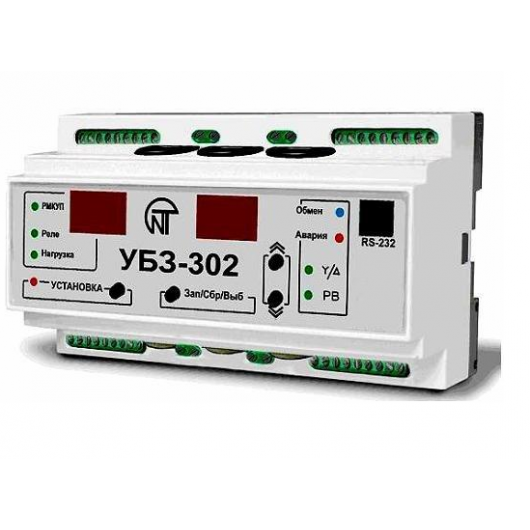

Блок защиты электродвигателей универсальный УБЗ-302 d=45 мм 3425603302

Универсальный блок защиты электродвигателей УБЗ-302 предназначен для постоянного контроля параметров сетевого напряжения, действующих значений фазных/линейных токов трёхфазного электрооборудования 380В, 50 Гц и проверки значения сопротивления изоляции электродвигателей.

УБЗ обеспечивает защиту асинхронных электродвигателей, мощностью от 2,5 кВт до 30 кВт при использовании встроенных токовых трансформаторов (внутренний диаметр 14 мм) и до 315 кВт при использовании внешних токовых трансформаторов, в том числе и в сетях с изолированной нейтралью.

УБЗ обеспечивает защиту электродвигателей при:

• некачественном сетевом напряжении (недопустимые скачки напряжения, обрыв фаз, нарушение чередования и слипание фаз, перекос фазных/линейных напряжений);
• механических перегрузках (симметричный перегруз по фазным/линейным токам);
• превышении порога тока обратной последовательности;
• несимметрии фазных токов без перегруза, связанных с нарушением изоляции внутри двигателя и/или подводящего кабеля (сравнение коэффициента несимметрии тока по обратной последовательности с коэффициентом несимметрии напряжения по обратной последовательности);
• исчезновении момента на валу электродвигателя («сухой ход» - для насосов) – защита по минимальному пусковому и/или рабочему току;
• затянутом пуске двигателя или блокировке ротора;
• недопустимо низком уровне изоляции между статором и корпусом двигателя (проверка перед включением);
• замыкании на «землю» обмотки статора во время работы – защита по токам утечки на «землю»;
• тепловой перегрузке двигателя;
• перегреве обмоток (определяется температура обмоток при использовании встроенных в двигатель температурных датчиков или температура корпуса при использовании внешних температурных датчиков).

- параметры отображения потребляемых нагрузкой мощностей (полной, активной и реактивной) и Cos φ;

• дистанционное управление.

По каждому типу защиты возможны запрещение и разрешение автоматического повторного включения нагрузки.

Блок обеспечивает защиту электрооборудования путем управления катушкой магнитного пускателя (контактора).

Блок определяет наличие токов двигателя при отключённом реле нагрузки.

Функциональным реле блока осуществляется переключение обмоток двигателя «звезда-треугольник».

Блок комплектуется дифференциальным трансформатором тока (ДТТ) с внутренним диаметром 45 или 100 мм.

Связь:

- управление и передача параметров по интерфейсу RS-485 протокол MODBUS в режиме RTU;

- управление и передача параметров по интерфейсу RS-232.

Технические характеристики:

• Номинальное напряжение питания: трехфазное 380 В, 50 Гц
• Частота сети, Гц 48-62
• Диапазон номинальных токов (при работе от встроенных трансформаторов тока), А 5-63
• Гистерезис по напряжению (фазное/линейное), В 10/17
• Гистерезис по теплу, % от накопленного при отключении 33
• Точность определения порога срабатывания по току, в процентах от номинального, не более 2
• Точность определения порогов по напряжению, В, не хуже 3
• Точность определения перекоса фаз по напряжению, В, не хуже 3
• Напряжение, при котором сохраняется работоспособность:
  • фазное, при питании от одной фазы и подключенном нулевом проводе не менее, В 180
  • линейное, при питании от трех фаз не более, В 450
• Основные выходы:
  • реле нагрузки - две группы перекидных контактов для управления пускателем электродвигателя – 8 А, 250 В при cos φ=1;
  • функциональное реле - одна группа перекидных контактов - 16 А, 250 В при cos φ=1 (назначение реле задается пользователем)
• Аналоговые входы:
  • два аналоговых входа для подключения датчиков температуры (типы Pt100, Ni100,Ni120)
  • аналоговый вход для подключения датчика с выходом 0-10 В
  • аналоговый вход для подключения датчика с выходом 4 мА(0 мА) – 20 мА
  • три аналоговых входа для стандартных ТТ с выходом 5 А (тип Т-0.66 или аналогичный)
  • вход для подключения дифференциального токового трансформатора (трансформатора нулевой последовательности)
• Разрешение по температуре температурных датчиков, °С 1
• Максимальный диаметр провода при использовании внутренних ТТ, мм 12
• Потребляемая мощность (под нагрузкой), ВА, не более 5,0
• Масса, кг, не более 0,5
• Габаритные размеры - девять модулей типа S
• Монтаж - на стандартную DIN-рейку 35 мм
• Положение в пространстве - произвольное

Характеристика выходных контактов встроенных реле
