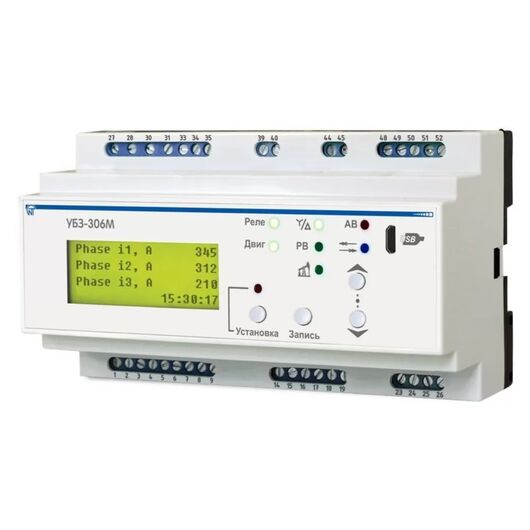

Блок защиты универсальный УБЗ-306М 3425603306М_

Универсальный блок защиты электродвигателя станка-качалки УБЗ-306М

УБЗ-306M является функциональным аналогом УБЗ-306. Но в УБЗ-306M для связи с ПК

используется интерфейс USB вместо RS-232.

НАЗНАЧЕНИЕ

УБЗ-306М предназначен для:

– защиты асинхронных электродвигателей мощностью от 2,5 до 315 кВт при использовании

внешних стандартных токовых трансформаторов с выходным током 5 А;

– контроля уравновешенности станка-качалки;

– постоянного контроля параметров сетевого напряжения, действующих значений фазных

(линейных) токов трехфазного электрооборудования 400 В 50 Гц и проверки значения

сопротивления изоляции электродвигателей.

Изделие может работать в сетях как с изолированной, так и глухозаземленной нейтралью;

УБЗ-306М обеспечивает защиту электродвигателей:

– при некачественном сетевом напряжении (недопустимые скачки напряжения, обрыв фаз,

нарушение чередования и слипание фаз, перекос фазных/линейных напряжений, снижение

частоты сети ниже заданной и (или) повышение частоты сети выше заданной);

– при механических перегрузках (симметричный перегруз по фазным/линейным токам);

– при превышении порога током обратной последовательности;

– при несимметрии фазных токов без перегруза, связанной с нарушением изоляции внутри

двигателя и/или подводящего кабеля (сравнение коэффициента несимметрии тока по

обратной последовательности с коэффициентом несимметрии напряжения по обратной

последовательности);

– при исчезновении момента на валу электродвигателя («сухой ход» – для насосов) – защита

по минимальному пусковому и/или рабочему току;

– при затянутом пуске двигателя или блокировке ротора;

– при недопустимо низком уровне изоляции между статором и корпусом двигателя (проверка

перед включением);

– при замыкании на «землю» обмотки статора во время работы – защита по токам утечки на

«землю»;

– при тепловой перегрузке двигателя;

– при перегреве обмоток (определяется температура обмоток при использовании встроенных в

двигатель температурных датчиков или температура корпуса при использовании внешних

температурных датчиков).

По каждому типу защиты возможно запрещение и разрешение АПВ нагрузки.

Изделие обеспечивает защиту электрооборудования путем управления катушкой МП (контактора).

УБЗ-306М определяет наличие токов двигателя при отключенном реле нагрузки (при отключенном реле нагрузки и функциональном реле в режиме звезда – треугольник), в этом случае УБЗ-306М

индицирует аварию внешнего контактора, включающего двигатель, до тех пор, пока изделие не будет выключено.

Основные технические характеристики:

Номинальное переменное трехфазное напряжение питания 400 В

Частота сети, Гц 48 – 62

Номинальный ток ТТ, A 5

Гистерезис по напряжению (фазное/линейное), В 10/17

Гистерезис по теплу, в процентах от накопленного тепла при отключении 33

Точность определения порога срабатывания по току, в процентах от номинального, не более, 2

Точность определения порогов по напряжению, В, не хуже 3

Точность определения перекоса фаз по напряжению, В, не хуже 3

Напряжение, при котором сохраняется работоспособность:

– фазное, при питании от одной фазы и подключенном нулевом проводе, В, не менее 180

– линейное, при питании от трех фаз, В, не более 450

Потребляемая мощность (под нагрузкой), Вт, не более 5

Масса, кг, не более 0,34

Габаритные размеры (рис.1), H*B*L, мм 91*157*58

Изделие сохраняет свою работоспособность при любом положении в пространстве

Материал корпуса – самозатухающий пластик
