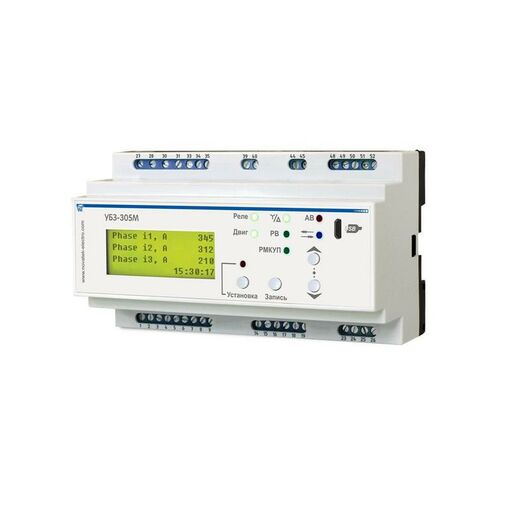

Универсальный блок защиты УБЗ-305М
УБЗ-305М является функциональным аналогом УБЗ-305. Но в УБЗ-305М для связи с ПК используется интерфейс USB вместо RS-232.
НАЗНАЧЕНИЕ
– для защиты асинхронных электродвигателей мощностью от 2,5 до 315 кВт при использовании
внешних стандартных токовых трансформаторов с выходным током 5 А;
– для постоянного контроля параметров сетевого напряжения, действующих значений фазных
(линейных) токов трехфазного электрооборудования 380/400 В 50 Гц и проверки значения
сопротивления изоляции электродвигателей.
Изделие может работать в сетях как с изолированной, так и глухозаземленной нейтралью.
УБЗ-305М обеспечивает защиту электродвигателей:
– при некачественном сетевом напряжении (недопустимые скачки напряжения, обрыв фаз,
нарушение чередования и слипание фаз, перекос фазных/линейных напряжений, снижение
частоты сети ниже заданной и (или) повышение частоты сети выше заданной);
– при механических перегрузках (симметричный перегруз по фазным/линейным токам);
– при превышении порога током обратной последовательности;
– при несимметрии фазных токов без перегруза, связанной с нарушением изоляции внутри
двигателя и/или подводящего кабеля (сравнение коэффициента несимметрии тока по обратной
последовательности с коэффициентом несимметрии напряжения по обратной последовательности);
– при исчезновении момента на валу электродвигателя («сухой ход» – для насосов) – защита по
минимальному пусковому и/или рабочему току;
– при затянутом пуске двигателя или блокировке ротора;
– при недопустимо низком уровне изоляции между статором и корпусом двигателя (проверка перед включением);
– при замыкании на «землю» обмотки статора во время работы – защита по токам утечки на
«землю»;
– при тепловой перегрузке двигателя;
– при перегреве обмоток (определяется температура обмоток при использовании встроенных в
двигатель температурных датчиков или температура корпуса при использовании внешних
температурных датчиков).
По каждому типу защиты возможно запрещение и разрешение АПВ нагрузки.
Изделие обеспечивает защиту электрооборудования путем управления катушкой МП (контактора).
УБЗ-305М определяет наличие токов двигателя при отключенном реле нагрузки (при отключенном реле
нагрузки и функциональном реле в режиме звезда – треугольник), в этом случае УБЗ-305М индицирует
аварию внешнего контактора, включающего двигатель, до тех пор, пока изделие не будет выключено.
Основные технические характеристики:
Номинальное переменное трехфазное напряжение питания 380/400 В
Частота сети, Гц 48 – 62
Номинальный ток ТТ, A 5
Гистерезис по напряжению (фазное/линейное), В 10/17
Гистерезис по теплу, в процентах от накопленного тепла при отключении 33
Точность определения порога срабатывания по току, не более, в процентах от номинального 2
Точность определения порогов по напряжению, В, не хуже 3
Точность определения перекоса фаз по напряжению, В, не хуже 3
Разрешение по температуре температурных датчиков, град. С 1
Потребляемая мощность (под нагрузкой), не более, ВА 5,0
Масса, не более, кг 0,34
Габаритные размеры (рис.1), H*B*L, мм 91х157х58
Изделие сохраняет свою работоспособность при любом положении в пространстве
Материал корпуса – самозатухающий пластик
