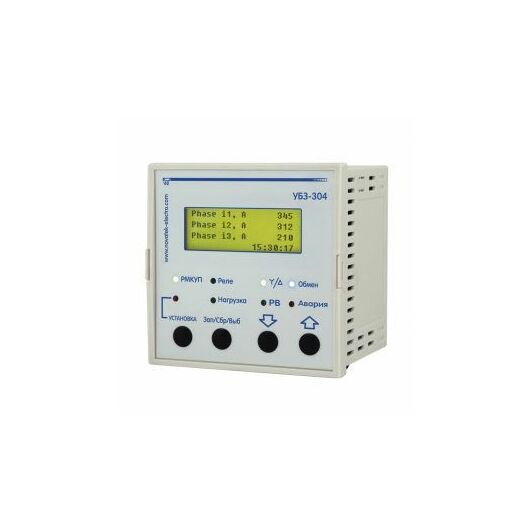

Универсальный блок защиты УБЗ-304

НАЗНАЧЕНИЕ

UBZ-304 предназначен для защиты асинхронных электродвигателей мощностью от 2,5 до 315

кВт при использовании внешних стандартных токовых трансформаторов с выходным током 5 А.

Изделие может работать в сетях как с изолированной, так и глухозаземленной нейтралью.

Исполнение изделие – щитовое.

Изделие обеспечивает постоянный контроль параметров сетевого напряжения, действующих

значений фазных (линейных) токов трехфазного электрооборудования 380 В 50 Гц и проверку

значения сопротивления изоляции электродвигателей.

 UBZ-304 обеспечивает защиту электродвигателей:

– при некачественном сетевом напряжении (недопустимые скачки напряжения, обрыв фаз,

нарушение чередования и слипание фаз, перекос фазных / линейных напряжений, снижение

частоты сети ниже заданной и (или) повышение частоты сети выше заданной);

– при механических перегрузках (симметричный перегруз по фазным / линейным токам);

– при превышении порога током обратной последовательности;

– при несимметрии фазных токов без перегруза, связанной с нарушением изоляции внутри

двигателя и/или подводящего кабеля (сравнение коэффициента несимметрии тока по обратной

последовательности с коэффициентом несимметрии напряжения по обратной

последовательности);

– при исчезновении момента на валу электродвигателя («сухой ход» – для насосов) – защита

по минимальному пусковому и/или рабочему току;

– при затянутом пуске двигателя или блокировке ротора;

– при недопустимо низком уровне изоляции между статором и корпусом двигателя (проверка

перед включением);

– при замыкании на «землю» обмотки статора во время работы – защита по токам утечки на

«землю»;

– при тепловой перегрузке двигателя;

– при перегреве обмоток (определяется температура обмоток при использовании встроенных

в двигатель температурных датчиков или температура корпуса при использовании внешних

температурных датчиков).

Основные технические характеристики:

Номинальное переменное трехфазное напряжение питания 380 В 50 Гц

Частота сети, Гц 48-62

Номинальный ток ТТ, A 5

Гистерезис по напряжению (фазное/линейное), В 10/17

Гистерезис по теплу, в процентах от накопленного тепла при отключении 33

Точность определения порога срабатывания по току, не более, в процентах от

номинального 2

Точность определения порогов по напряжению, не хуже, В 3

Точность определения перекоса фаз по напряжению, не хуже, В 3
