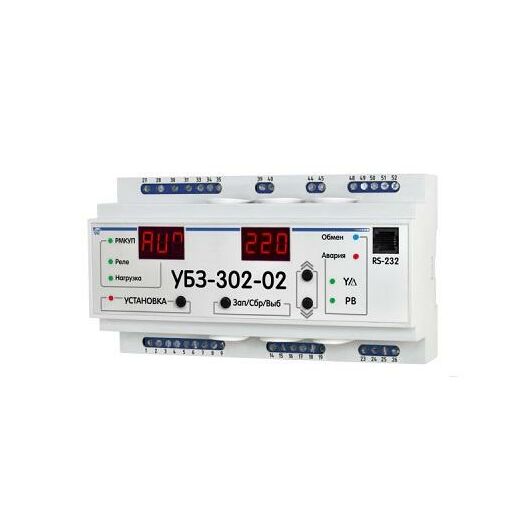

Блок защиты универсальный УБЗ-302- 02 3425603302-02

Блок защиты универсальный УБЗ-302- 02

НАЗНАЧЕНИЕ

Универсальный блок защиты электродвигателей УБЗ-302-02 (далее по тексту УБЗ, изделие)

предназначен для постоянного контроля параметров сетевого напряжения, действующих значений фазных/линейных токов трехфазного электрооборудования 380 В, 50 Гц и проверки значения сопротивления изоляции электродвигателей.

УБЗ обеспечивает защиту асинхронных электродвигателей, мощностью от 0,25 кВт до 3,3 кВт при

использовании встроенных трансформаторов и до 315 кВт при использовании внешних токовых трансформаторов, в том числе и в сетях с изолированной нейтралью.

УБЗ обеспечивает защиту электродвигателей при:

- некачественном сетевом напряжении (недопустимые скачки напряжения, обрыв фаз, нарушение

чередования и слипание фаз, перекос линейных напряжений);

- механических перегрузках (симметричный перегруз по фазным/линейным токам);

- превышении порога тока обратной последовательности:

- несимметрии фазных токов без перегруза, связанных с нарушением изоляции внутри двигателя и/или подводящего кабеля (сравнение коэффициента несимметрии тока по обратной последовательности с коэффициентом несимметрии напряжения по обратной последовательности);

- исчезновении момента на валу электродвигателя («сухой ход» - для насосов) – защита по минимальному пусковому и/или рабочему току;

- затянутом пуске двигателя или блокировке ротора;

- недопустимо низком уровне изоляции между статором и корпусом двигателя (проверка перед

включением);

- замыкании на «землю» обмотки статора во время работы – защита по токам утечки на «землю»;

- тепловой перегрузке двигателя;

- перегреве обмоток (определяется температура обмоток при использовании встроенных в двигатель

температурных датчиков или температура корпуса при использовании внешних температурных датчиков).

По каждому типу защиты возможно запрещение и разрешение автоматического повторного включения (далее по тексту АПВ) нагрузки.

Блок обеспечивает защиту электрооборудования путем управления катушкой магнитного пускателя (контактора).

Блок определяет наличие токов двигателя при отключенном реле нагрузки (при отключенном реле нагрузки и функциональном реле в режиме звезда-треугольник). В этом случае блок индицирует аварию внешнего магнитного пускателя (в дальнейшем МП), включающего двигатель, до тех пор, пока блок не будет выключен или отключен контроль токов двигателя при отключенном реле нагрузки.

Основные технические характеристики:

Номинальное напряжение питания: трехфазное 50 Гц, В 380

Частота сети, Гц 48-62

Диапазон номинальных токов двигателя при работе от встроенных трансформаторов тока:

- при непосредственном подключении двигателя к клеммам УБЗ, А 0,2 – 5,0

- при бесконтактном измерении токов двигателя, А 0,2 -10,0

Максимальный ток перегрузки при непосредственном подключении двигателя к клеммам

изделия и времени перегрузки не более 30 с, А 25

Максимальный измеряемый ток при бесконтактном измерении тока электродвигателя и

времени перегрузки не более 30 с, А 32

Гистерезис по напряжению (фазное/линейное), В 10/17

Гистерезис по теплу, % от накопленного при отключении 33

Точность определения порога срабатывания по току, в процентах от номинального,

не более 2

Точность определения порогов по напряжению, В, не хуже 3

Точность определения перекоса фаз по напряжению, В, не хуже 3
