Блок защиты универсальный УБЗ-302 - 01 3425603302-01

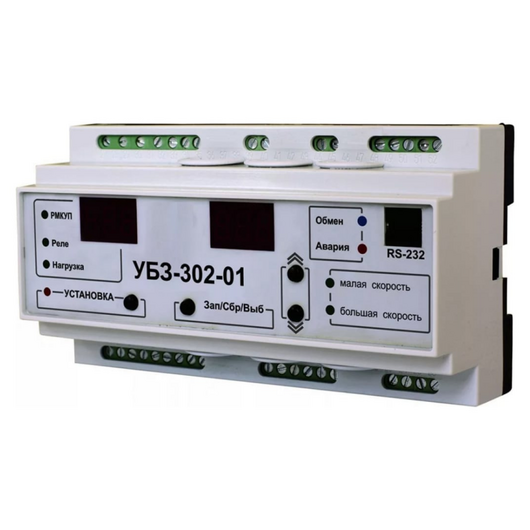

Универсальный блок защиты УБЗ-302-01

НАЗНАЧЕНИЕ

предназначен для защиты двухскоростных (двухобмоточных) двигателей, постоянного контроля параметров сетевого напряжения, действующих значений фазных/линейных токов, и проверки значения сопротивления изоляции электродвигателей.

УБЗ обеспечивает защиту асинхронных двухскоростных (двухобмоточных) электродвигателей, номинальным током от 5 до 50А при использовании встроенных токовых трансформаторов.

УБЗ обеспечивает защиту электродвигателей при:

некачественном сетевом напряжении (недопустимые скачки напряжения, обрыв и перекос фаз, нарушение чередования и слипание фаз);

механических перегрузках (симметричный перегруз по фазным/линейным токам);

превышение порога тока обратной последовательности (перекос тока);

затянутом пуске двигателя или блокировке ротора;

недопустимо низком уровне изоляции между статором и корпусом двигателя (проверка перед включением);

замыкание на "землю" обмотки статора во время работы — защита по токам утечки на "землю";

тепловой перегрузке двигателя.

Основные технические характеристики:

Номинальное напряжение питания, трехфазное 380 В 50 Гц

Частота сети, Гц 48 – 62

Диапазон номинальных токов, А 5 – 50

Гистерезис по напряжению (фазное/линейное), В 10/17

Гистерезис по теплу, в процентах от накопленного при отключении 33

Точность определения порога срабатывания по току, не более, в процентах от
