Блок защиты универсальный УБЗ-301 63-630А d=100мм 3425663301-100

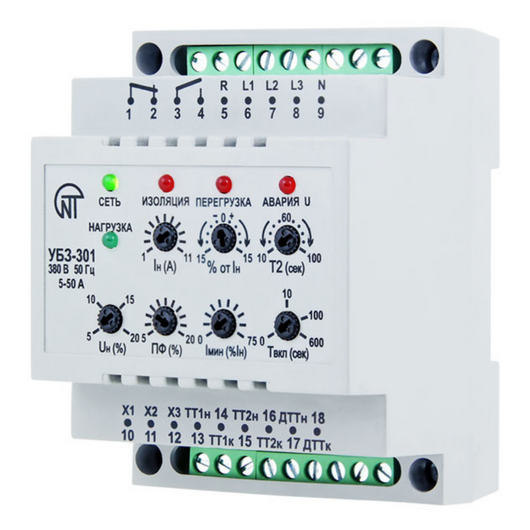

Универсальный блок защиты УБЗ-301 63-630А

НАЗНАЧЕНИЕ

Универсальный блок защиты электродвигателей УБЗ-301  предназначен для постоянного контроля параметров сетевого напряжения и действующих значений фазных/линейных токов трехфазного электрооборудования 380 В/50 Гц, в первую очередь, асинхронных электродвигателей (ЭД), мощностью от 2,5 кВт до 315 кВт, в том числе и в сетях с изолированной нейтралью.

380В, Ном. ток двигателя - 63-630А (трансформаторы тока (Т/Т) в комплекте) Диаметр диф. трансформатора (d=100мм)

Осуществляет полную и эффективную защиту электрооборудования отключением от сети

и/или блокированием его пуска в следующих случаях:

- некачественном сетевом напряжении (недопустимые скачки напряжения, обрыв фаз, нарушение

 чередования и слипания фаз, перекос фазных/линейных напряжений);

- механических перегрузках (симметричный перегруз по фазным/линейным токам) – защита от

 перегруза с зависимой выдержкой времени;

- несимметричных перегрузок по фазным/линейным токам, связанных с повреждениями внутри

 двигателя – защита от перекосов фазных токов с последующим запретом АПВ;

- несимметрии фазных токов без перегруза, связанных с нарушением изоляции внутри двигателя

 и/или подводящего кабеля;

- исчезновении момента на валу ЭД («сухой ход» - для насосов) – защита по минимальному

 пусковому и/или рабочему току;

- при недопустимо низком уровне изоляции на корпус – проверка перед включением с блокировкой пуска при плохой изоляции;

- замыкании на «землю» обмотки статора во время работы – защита по токам утечки на «землю».

Блок обеспечивает защиту электрооборудования путем управления катушкой магнитного пускателя (контактора).

Основные технические характеристики:

Номинальное линейное напряжение, В 380

Частота сети, Гц 45 - 55

Гармонический состав (несинусоидальность) напряжения питания ГОСТ 32144-2013

Диапазон номинальных токов, А 63 - 630

Диапазон выставления рабочего тока, в процентах от ном. + 15

Диапазон регулирования времени при двукратной перегрузке, с 10-100

Диапазон регулирования порога по напряжению, в процентах от ном. + (5-20)

Диапазон регулирования по перекосу фаз, % 5 - 20

Диапазон регулирования порога срабатывания по I мин, в процентах от раб. (ном.) 0 - 75

Диапазон регулирования времени АПВ (Твкл), с 0 - 600

Время первого включения нагрузки при Твкл= 0, с 2 - 3

Время срабатывания по токовому перегрузу по токо-врем. х-ке

Время срабатывания при авариях по напр., с 2

Время срабатывания при авариях по току, кроме перегруза, с 2

Фиксированная уставка срабатывания по току утечки, А 1,0

Порог контроля сопротивления изоляции, кОм 500+20

Гистерезис по напряжению (фазн/лин), В 10/17

Гистерезис по теплу, % от накопленного при отключении 33

Точность определения порога срабатывания по току, в процентах от Iном, не более 2 - 3

Точность определения порога по напряжению, В, не более 3

Точность определения перекоса фаз, %, не более 1,5

Напряжение, при котором сохраняется работоспособность, процент от ном. 50 - 150

Потребляемая мощность (под нагрузкой), ВА, не бопее 3,0

Максимальный коммутируемый ток выходных контактов, А 5

Коммутационный ресурс выходных контактов:

 - под нагрузкой 5А, раз, не менее 100 тыс.

 - под нагрузкой 1А, раз, -не менее 1 млн.

Монтаж - на стандартную DIN-рейку 35 мм

Блок сохраняет свою работоспособность при любом положении в пространстве
