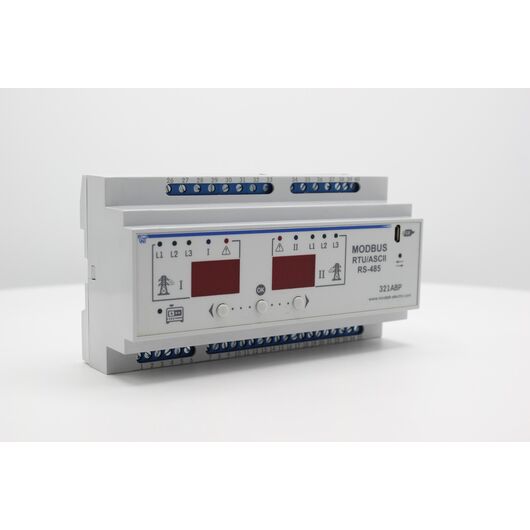

Блок АВР ПЭФ-321 АВР трехфазный 3425601321

БЛОК УПРАВЛЕНИЯ ТРЕХФАЗНЫМ АВТОМАТИЧЕСКИМ ВВОДОМ РЕЗЕРВА ПЭФ-321АВР

НАЗНАЧЕНИЕ:

 Изделие предназначено для работы в составе шкафов управления автоматическим включением резервного питания в системах бесперебойного электроснабжения.

ПЭФ-321АВР управляет автоматическим переходом с основного трехфазного источника питания на резервный и обратно при недопустимых отклонениях напряжения в фазах, асимметрии или перекосе фаз, изменении порядка чередования фаз, обрывах одной или нескольких фаз в «основной» или «резервной» сетях.

Изделие может применяться в сетях электроснабжения в составе устройств:

 – автоматического включения резерва (АВР);

 – автоматического запуска трехфазного электрогенератора.

ПЭФ-321АВР контролирует напряжение на двух вводах трехфазных четырёхпроводных сетей 230/400В с глухозаземленной или изолированной нейтралью

Основные технические характеристики

Номинальное переменное трехфазное напряжение питания, В 380 – 400

Тип контролируемых линий: два трехфазных, четырехпроводных ввода

Частота сети, Гц 48 – 62

 Гистерезис по напряжению, В 5

Количество контролируемых трехфазных вводов 2

Напряжение, при котором сохраняется работоспособность: - фазное, при питании от одной фазы и подключенном нулевом проводе, В, не менее - 100

линейное, при питании от трех фаз, В, не более 450

Контроль залипания контактора есть

Коммутационная износостойкость, тыс. раз 30

Входы:

– аналоговые входы для измерения трехфазного напряжения на вводах, шт. 6

– аналоговые входы для измерения трехфазного напряжения на нагрузке, шт. 3

– аналоговый вход для подключения 12В постоянного напряжения, шт. 1

Выходы:

– дискретный выход для подключения управляющей обмотки контактора трехфазной

нагрузки, шт. 2

– дискретный выход состояния напряжения на вводах, шт. 2

– дискретный выход наличия напряжения хотя бы по одной фазе любого ввода, шт. 1

– дискретный выход для подключения индикации работы генератора, шт. 1

– дискретный выход управления генератором, шт. 1

– цифровой вход/выход для подключения по протоколу RS-485, шт. 1

– цифровой вход/выход для подключения по протоколу USB, шт. 1

Потребляемая мощность (под нагрузкой), не более, Вт 4

Масса, не более, кг 0,4

Габаритные размеры (HxBхL), mm 90,6х156,5х56

Установка (монтаж) изделия – стандартная DIN-рейка 35 mm

Изделие сохраняет свою работоспособность при любом положении в пространстве

Материал корпуса – самозатухающий пластик

Вредные вещества в количестве, превышающем предельно допустимые концентрации, отсутствуют
